Les Panneaux Sandwichs • Modèle Eco

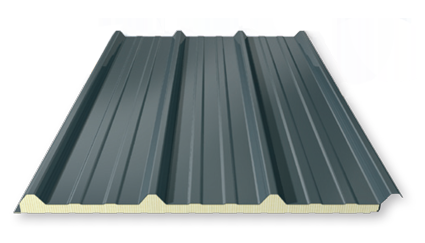

Description du panneau
Panneaux isolant pour toit inclinés, principalement destiné aux batiments industriels. Le panneau sandwich combine le côté pratique du bardage avec le confort d’une isolation. La tôle supérieure a le profil T40 avec le coloris et le revêtement de votre choix. La tôle inférieure est légèrement nervurée et laquée blanc. La pose se fait directement sur des pannes, une sous toiture n’est pas nécessaire. La fixation des panneaux se fait avec des vis et des cavaliers
Tarifs TTC (au m2)
Caractéristiques
Largeur utile : 1,00 métres
Largueur Réelle : 1,05 métres
Max. Recommandée : 16 mètres linéaires (ml)
Longueur de tôle minimale : 2,5 ml
Matériau : Acier S320GD / DX51D
Epaisseur : 0,60 mm
Ame isolante : densité 45Kg/m3

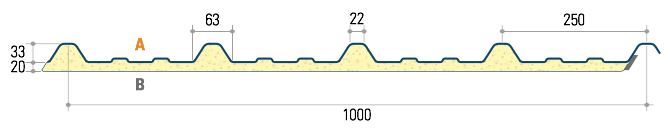

Profil de tole : 45.333.1000
Pente : 9° ou 16%
Classement au feu : C-s3, d0 (EN 13501-1) "M3" (Sans CFK-HCFK)

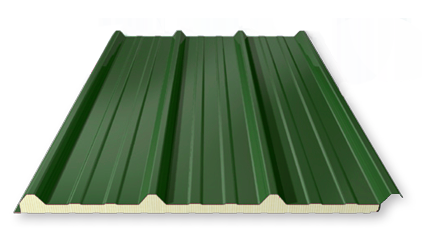

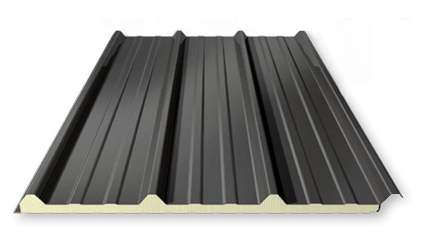

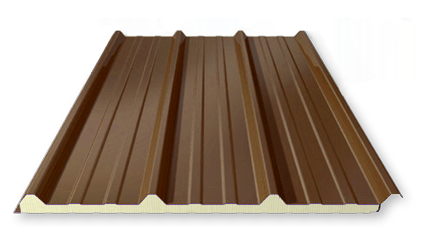

Couleurs
Garanties
25 μm : 10 ans
Qualité
Résiste au gel, à la grêle, à la tempête, à la chaleur, et sont à 100% étanches. Choisissez l’isolation la plus adaptée parmi les 5 épaisseurs de mousse polyuréthane proposées.
Esthétique
Design droit, trapézoïdal, établi pour les bâtiments industriels, agricoles, secondaire ainsi que pour l’ensemble des bâtiments situés en zone avec de la neige.
Pratique
Se monte facilement et rapidement. En cas de rénovation, la toiture existante ne doit généralement pas être enlevée. Les panneaux tuiles étant coupés à la longueur lors du profilage, vous n’avez plus à vous préoccuper des chutes et découpes laborieuses. Leur conception en panneaux sandwich permet de réaliser des longueurs d’un seule tenant de plus de 10 m.
Technique
Le poids est minimal (environ 12 kg/m²). Très peu d'entretien. Longue durée de vie grâce à l'utilisation d'acier de qualité avec un revêtement parfait.
Economique
3 en 1 ce panneau remplace à la fois la couverture, l’isolant et la finition intérieure. Plus besoin de doublage intérieur, le panneau du bas étant en acier de couleur blanche. Suppression des chevrons et lattes, les panneaux se posent directement sur vos bastaings.
Polyester Éclat
- Épaisseur de revêtement
25 μm - + de 20 Coloris
- Sur demande
| Revêtements de protection | Epaisseur de revêtement | Résistance à la corrosion | Résistance UV | Possibilité de façonnage |
|---|---|---|---|---|
| Polyester Éclat | 25 μm |
Caractéristiques Techniques :
| Epaisseur | Masse (Kg/m2) | ||||
|---|---|---|---|---|---|
| mm | 40mm | 60mm | 80mm | 100mm | 120mm |
| 0,60 | 11,71 | 12,51 | 13,30 | 14,10 | 14,68 |
Portées d'utilisation (en métres)
Les travées multiples ont des portées égales ou peu différentes (+0,-20%). Portées admissibles en fonction du nombre d'appuis, de la valeur normale (non pondérée) des charges descendantes pour une flèche de 1/200ème. (Pour des charges non comprises dans ce tableau, nous consulter)
Portée |
 |
 |
|||
| PRESSION | DEPRESSION | PRESSION | DEPRESSION fix. ttes nerv. |
DEPRESSION fix. red.* |
|
| 1,60 | 221 | 266 | - | - | - |
| 1,70 | 190 | 250 | - | - | - |
| 1,80 | 165 | 236 | - | - |
- |
| 1,90 | 145 | 224 | - | - |
- |
| 2,00 | 128 | 213 | 219 | 170 |
126 |
| 2,10 | 114 | 203 | 193 | 162 |
120 |
| 2,20 | 102 | 193 | 172 | 155 |
115 |
| 2,30 | 91 | 185 | 154 | 148 |
110 |
| 2,40 | 83 | 177 | 138 | 142 |
105 |
| 2,50 | 75 | 169 | 125 | 136 |
101 |
| 2,60 | 65 | 156 | 114 | 128 |
97 |
| 2,70 | 57 | 145 | 104 | 119 |
94 |
| 2,80 | 49 | 135 | 95 | 110 |
90 |
| 2,90 | 43 | 126 | 87 | 103 |
87 |
| 3,00 | 38 | 117 | 80 | 96 |
84 |
| 3,10 | - | - | 74 | 90 |
82 |
| 3,20 | - | - | 68 | 84 |
79 |
| 3,30 | - | - | 63 | 79 |
77 |
| 3,40 | - | - | 59 | 75 |
74 |
| 3,50 | - | - | 55 | 71 |
72 |
| 3,60 | - | - | 51 | 67 |
70 |
* fixation réduite = 4 fixations sur appuis d'extrémité et 2 fixations sur l'appui central.
Isolation Thermique
| Valeur Uc | Epaisseur de la mousse (mm) | ||||
| 40 mm | 60 mm | 80 mm | 100 mm | 120 mm | |
| W/m2.K | 0,52 | 0,36 | 0,27 | 0,22 | 0,18 |
Normes de référence
| Acier Galvanisé | NF EN 10346 - tolérances normales |
| Prélaquage | NF EN 10169 appliqué sur galvanisation |
| Côtes / Tolérances | NF P 34-401 pour le profil |
| Emploi | DTU 40.35 |
| Essais | NF P 34-503 du profil seul exploités selon NF P 34-205-1 (référence DTU 40.35) de mai 1997 |
Caractéristiques Utiles
Les valeurs du tableau ci-dessous sont extraites du rapport VERITAS. Elles sont à l’origine des calculs des portées mentionnées dans les tables d’utilisation.
| Valeurs de Calcul | Toute Epaisseur | Unité | ||
| Masse au m2 | 7,43 | kg/m2 | ||
| Charge du au poids propre | 7,33 | daN/m2 | ||
| Action des CHARGES DESCENDANTES | Moments utiles | sur 2 appuis | 105,9 | daN.m/m |
| sur 3 appuis | 142,4 | daN.m/m | ||
| Action des CHARGES ASCENDANTES | réaction d'appui | 559 | daN.m/m | |
| Moments utiles | sur 2 appuis | 132 | daN.m/m | |
| sur 3 appuis fixation toutes nervures | 108,1 | daN.m/m | ||
| sur 3 appuis fixation réduite | 137,2 | daN.m/m | ||
| Effort d'arrachement | fixation toutes nervures | 425,3 | daN.m | |
| fixation réduite | 316,1 | daN.m | ||
Caractéristiques
| Longueurs | Longueurs standards à partir de 2550mm et jusqu’à 13600mm | |
| Métal | Tôle d’acier S 320 GD | |
| Revêtements | Prélaquage polyester, plastisol, polyuréthane et PVDF selon les indications du nuancier | |
| Film | Aluminium stucco blanc | |
| Isolant | Polyuréthane (PUR) densité: 40 ±5kg/m3 | Classement feu isolant, ép. >40mm : C-s3, d0 (EN 13501-1) "M3" sans CFK-HCFK |
Spécifications particulières

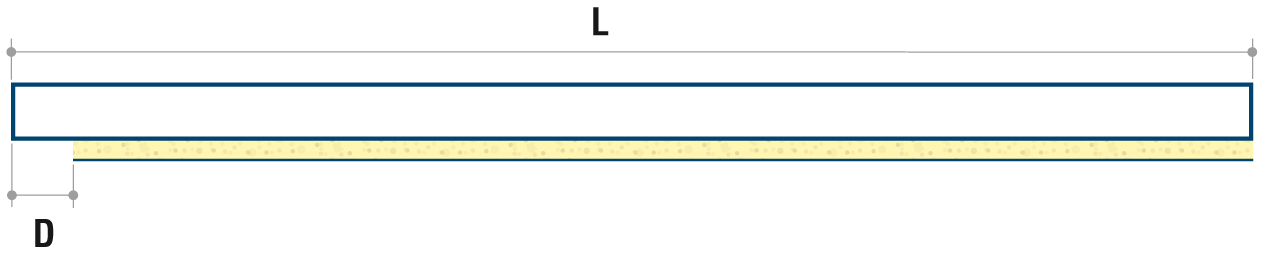

Les panneaux sont livrés avec un recouvrement longitudinal situé à droite de l’élément lorsque l’on est debout sur la couverture en regardant le faîtage, et un recouvrement transversal non moussé D standard de 100mm. Il est possible de commander les panneaux avec un recouvrement non moussé différent (min. 50mm, max. 350mm). Dans ce cas, il faut préciser la longueur L de la tôle et le démoussage D. La longueur utile de JI ROOF est donc celle de l’isolant, c’est-à-dire L-D.
Pour les valeurs de calcul, veuillez vous reporter au verso du PML 33.250.1000 CS.
| Epaisseur Tôle | toutes nervures fixées |
| mm | daN |
| 0,63 | 195 |
| 0,75 | 213 |
Les fixations du panneau ECO se font en sommets de nervures avec emploi de cavaliers.
